Romko1: Docela mě to zajímá. V čem spočívá úprava jednotky? Nebyly by nějaké fotky k montáži? Dík.

[Romko1]

Pokusim sa popisat montaz AHD jednotky do mojej I30. Pouzil som lankovy vodic s priemerom 1mm2 s teflonovou izolaciou a tento vodic som este navliekol do teflonovej buzirky. Je to sice predimenzovane, ale bezpecnost je prvorada. Montaz by mal zvladnut kazdy kto vie trochu lepsie letovat a dokaze pouzivat meraci pristroj a hlavne dodrzi pravidlo " Dvakrat meraj a raz strihaj ".

Upozornujem ze montaz robite na vlastne riziko a hlavne vo svojej I30.

[Romko1]

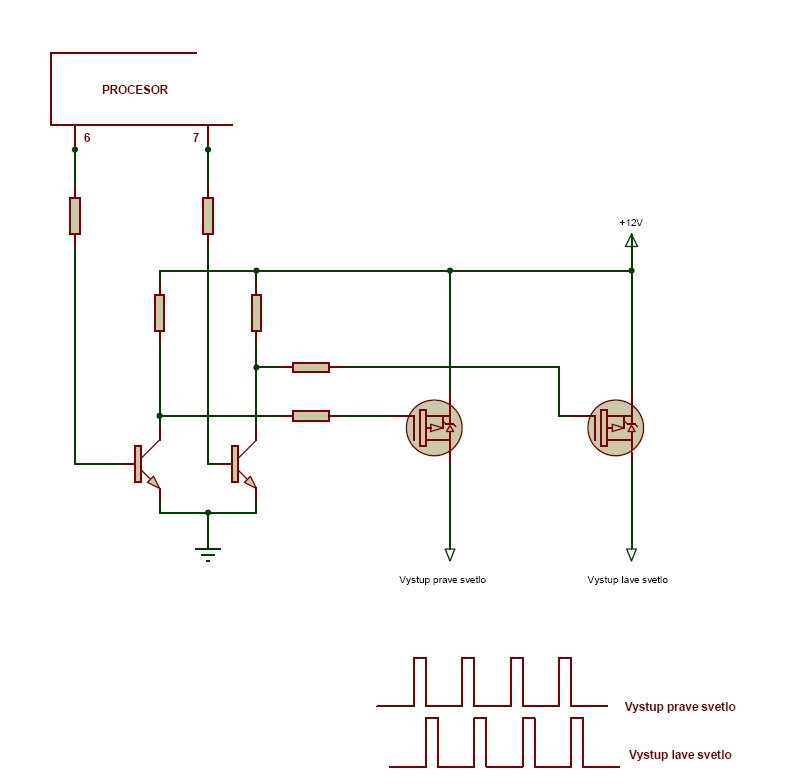

Povodne zapojenie AHD jednotky.

[Romko1]

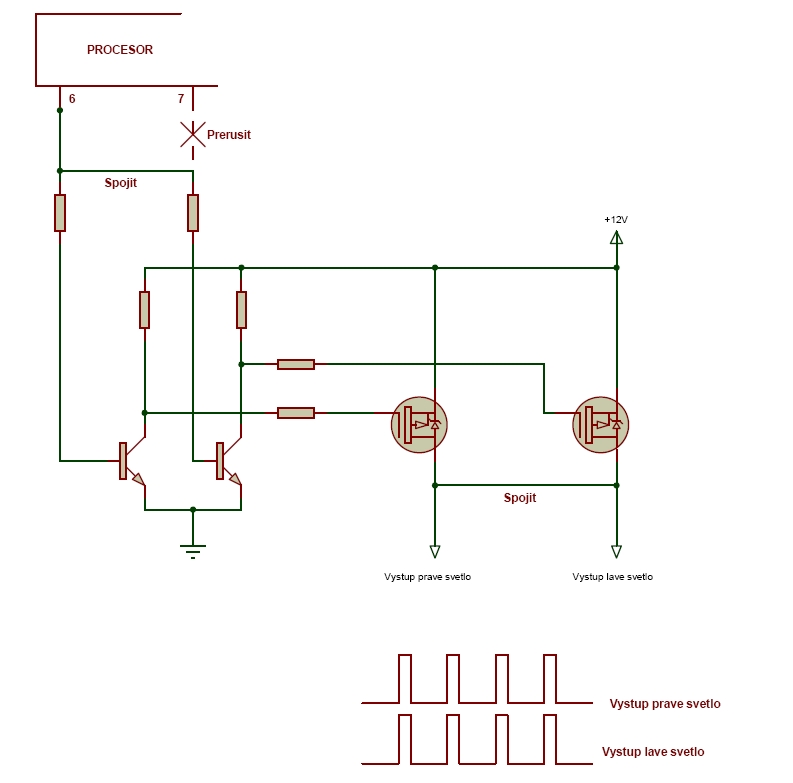

Uprava AHD jednotky spociva v tom ze vykonove tranzistory su spinane sucasne a su spojene paralerne a tym mozu byt zatazene vetsim prudom.

[Romko1]

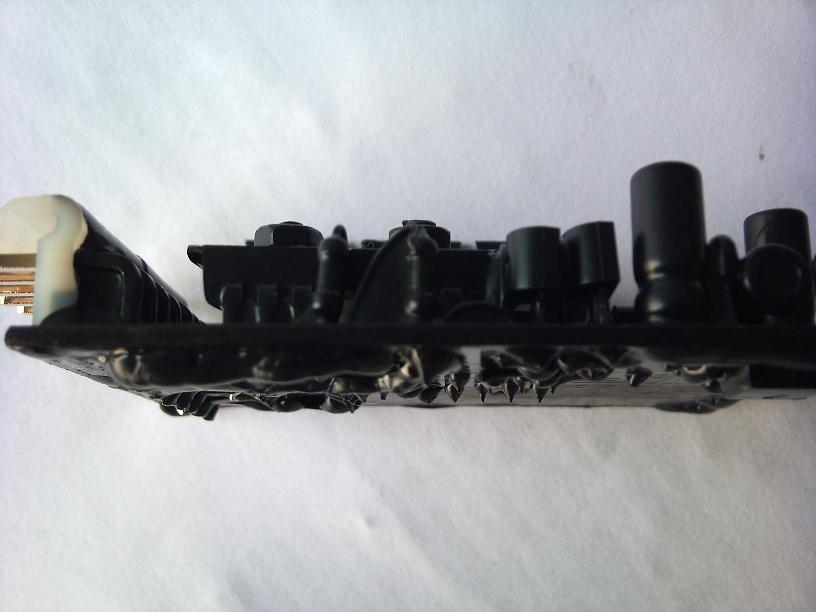

Dalsia uprava bola ze som procesor v jednotke AHD vybral z petici a naletoval som ho priamo do DPS. Pozor zapametajte si ako je otoceny. Dalej som ccelu dosku zalial gumovou hmotov, ktora je urcena na zalievanie riadiacich jednotiek. Tuto upravu nemusite realizovat ale zvysi spolahlivost azabranuje prenikaniu vlhkosti na elektronicke komponenty.

[Romko1]

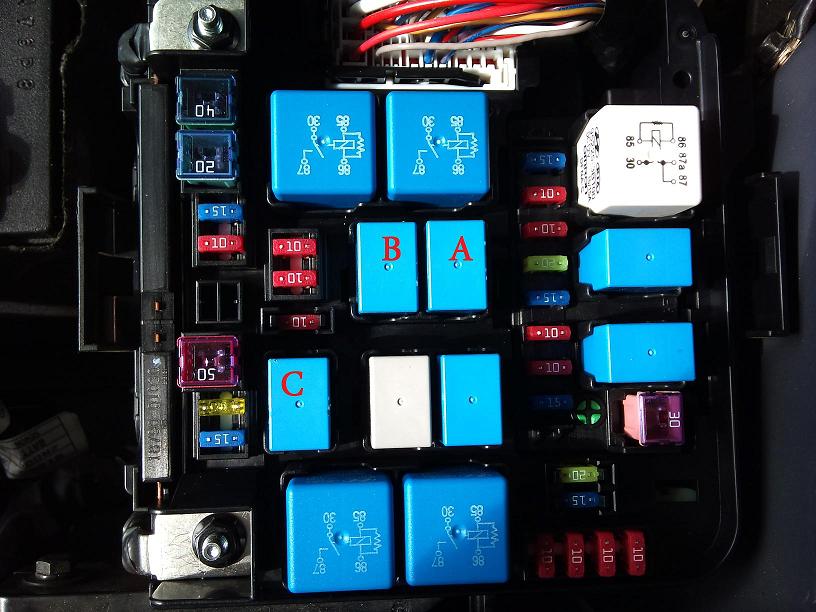

A- rele pre dialkove svetla
B- rele pre hmlovky
C- rele pre stretavacie svetla

[Romko1]

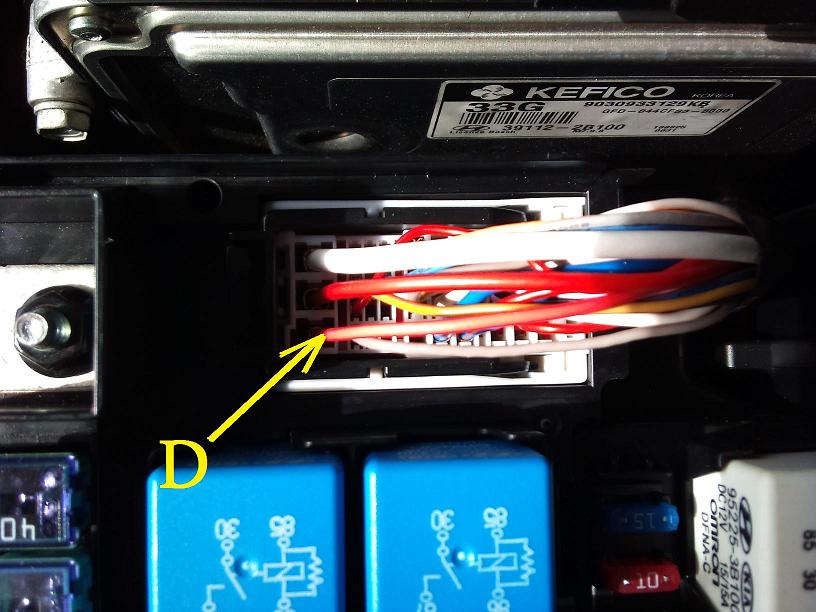

D- tu sa nachadza napetie +12V po otoceni klucika do polohy ked je motor nastartovany.

[Romko1]

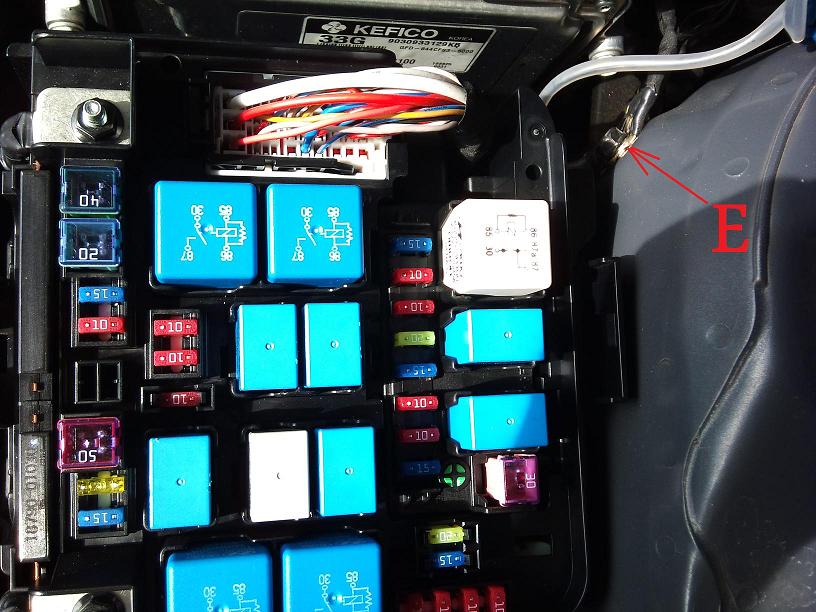

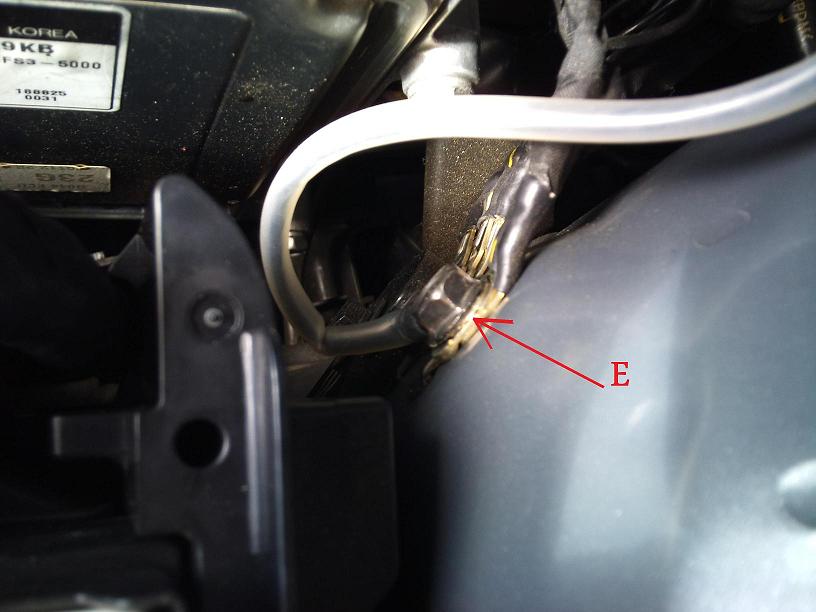

E - sem pripojit cez letovacie ocko kostru, ktora ide do jednotky AHD

[Romko1]

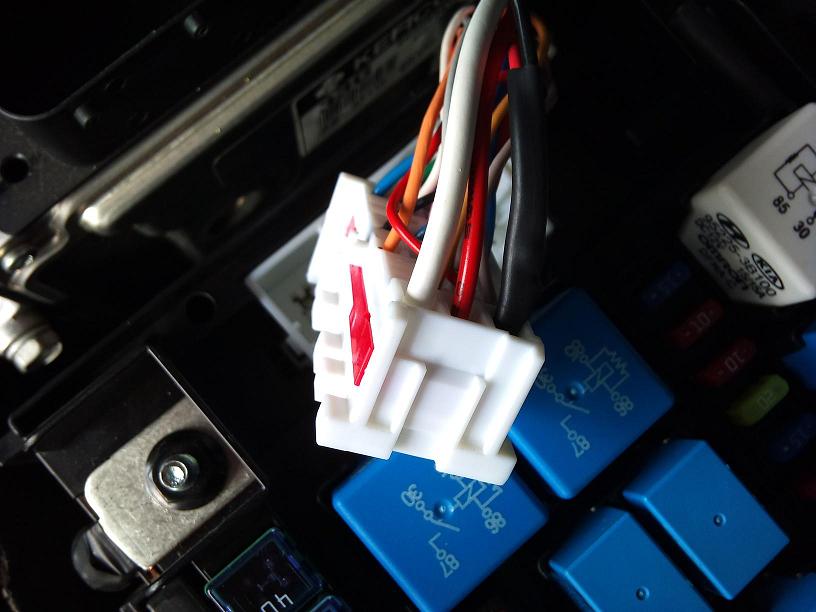

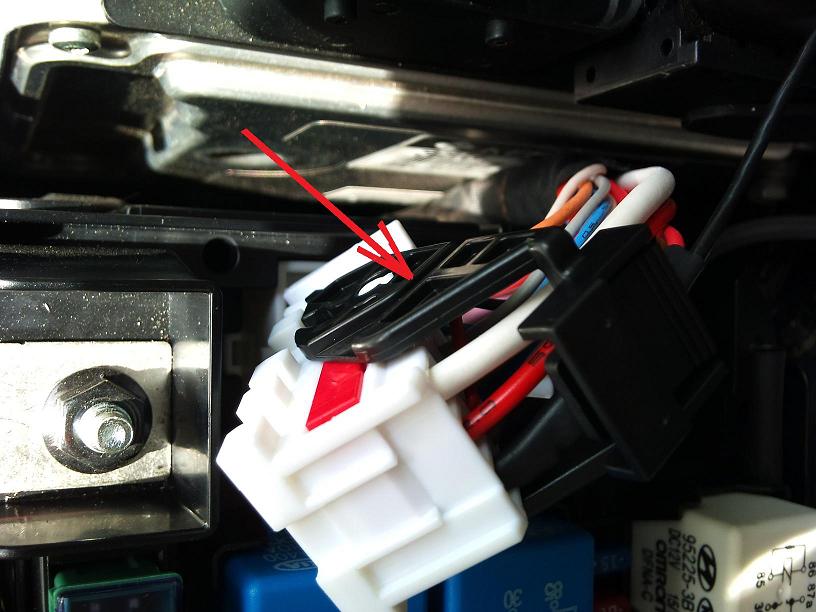

Vytiahnut konektor v poistkovej skrini. A demontovat ciernu zabezpecovaciu poistku.

[Romko1]

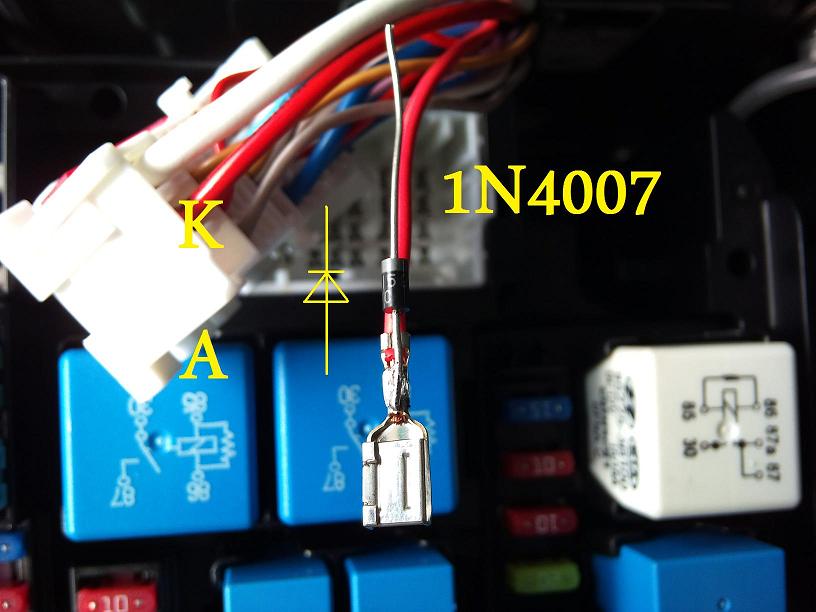

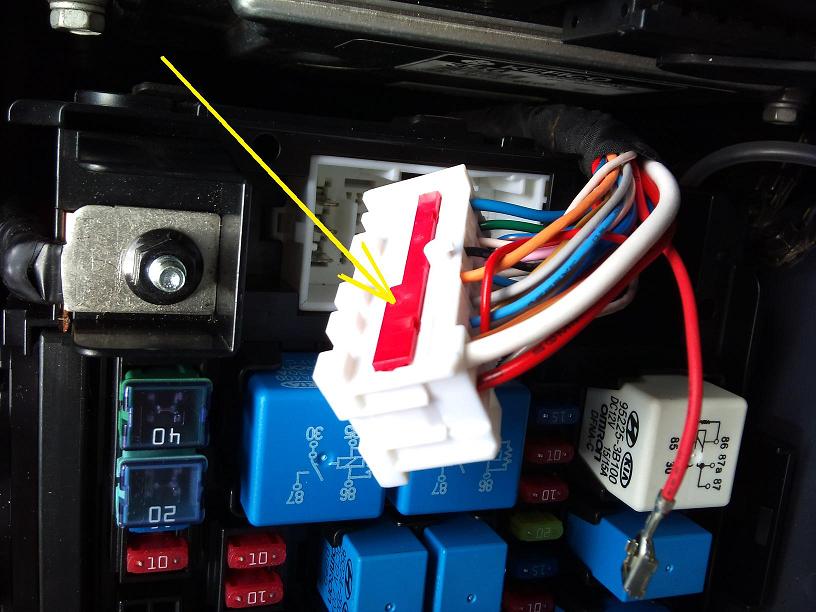

Potom povytiahnut tak asi 2mm cervenu poistku aby bolo mozne povytiahnut faston kde bude potrebne naletovat oddelovaciu diodu.

[Romko1]

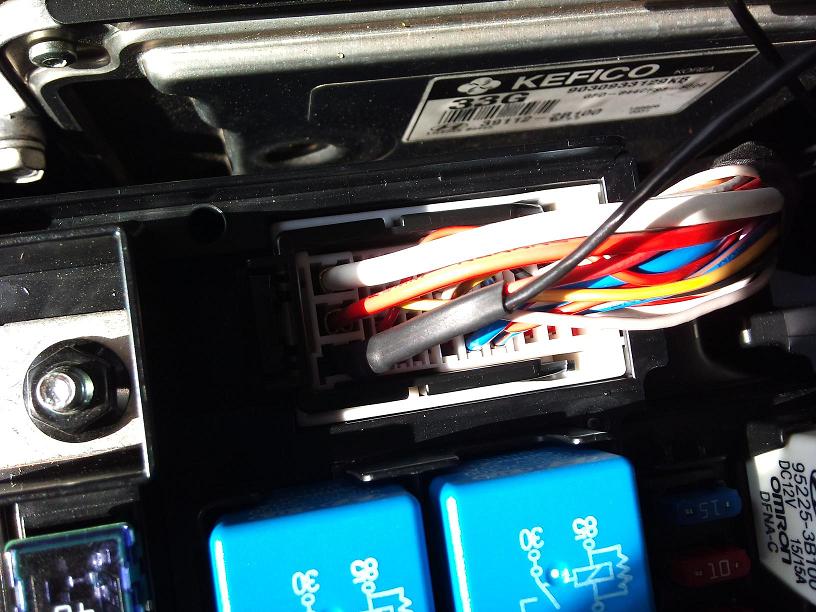

Asi takto

[Romko1]

Naletovat diodu

[Romko1]

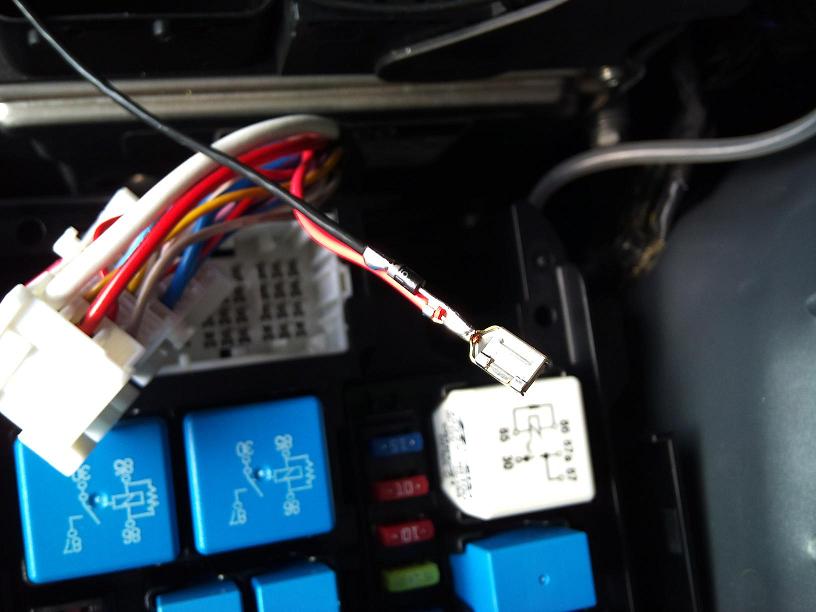

Naletovat vodic

[Romko1]

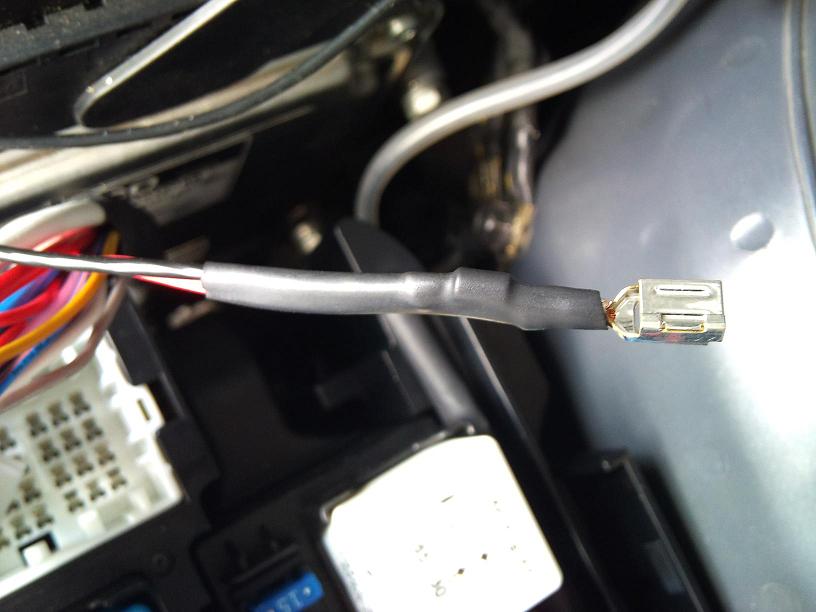

Natiahnut zmrstovaciu buzirku

[Romko1]

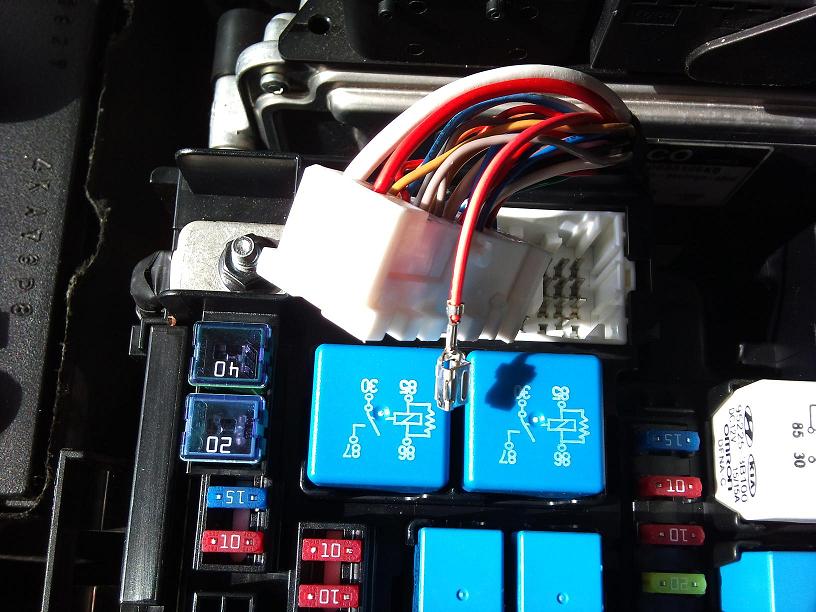

Poskladat konektor a zasunut na povodne miesto
