Kúpil som kameru
HD 170 Degree Angle Fisheye Dynamic Trajectory Parking Assistance Line Car Rear View Reverse Backup Camera For Auto Monitor
Káblik od pôvodnej kamery ide do 1. konektoru a z neho pokračuje spoločne s vodičmi od spínača otvárania zadných 5. dverí v bužírke ku 2. konektoru. Farebné značenie káblov je však poprehadzované!!!
- Odpojil som kameru z 1. konektora.
- Odstránil som bužírku obsahujúcu vodiče od spínača otvárania dverí a 1. konektoru od kamery ktorá pokračuje cez gumenú manžetu ku 2. konektoru.
- Kábel od 1. konektoru od kamery ku 2. konektoru som odstrihol cca 5 cm od 2. konektora (konektor je už spoločný pre kameru aj spínač dverí), vodiče od spínača dverí ostanú neporušené. 1.konektor so zvyškom kábla som demontoval.
- Nová kamera sa zmestí na miesto pôvodnej, vlepil som ju tam tavným lepidlom a lepidlo som naniesol aj okolo kábliku vychádzajúceho z kamery.
- Napájací konektor a video konektor som prepchal cez gumovú manžetu konektory od novej kamery ostanú neporušené.
- Použil som napájací kábel a video kábel dodaný ku kamere skrátený tak, aby sa dal pohodlne spojiť pájkovaním z vývodmi 2. konektoru (tých cca 5cm čo sme z 2. konektora nechali trčať...).
- Vodiče v dĺžke cca 1cm sa odblankujú, nasunie sa na ne zmršťovacia bužírka (môžu sa aj zaizolovať páskou po spojení) a spájkujú nasledovne:
Od kamery: -> z 2. knektora:
napájací Červený -> Biely (+)
napájací Čierny -> tienenie (Kostra)
video Žltý -> Zelený
video Čierny -> Červený
- Spoje sa izolujú zmršťovacou bužírkou alebo izolačnou páskou.
- červený vodič z video káblika určený pôvodne pre napájanie monitora som odstrihol

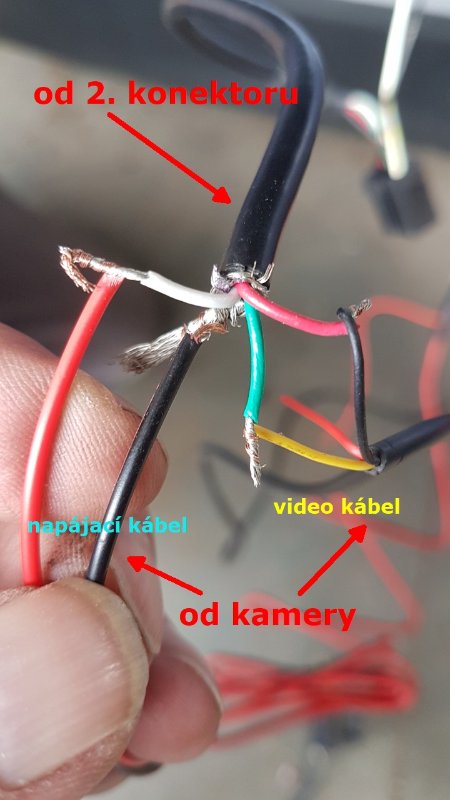

Celý postup som bohužiaľ nenafotil, prikladám aspoň fotografiu ako som kameru pripojil skúšobne, pred jej finálnou montážou:
- skúšobné-pripojenie-kamery.jpg (52.01 KiB) Zobrazeno 1080 x
Zachovaním pôvodných konektorov na kamere sa chcem vyhnúť problémom v prípadnej ďalšej nasledujúcej výmene kamery...
(Hádam mi ešte iX20 zopár rôčkou vydrži
)

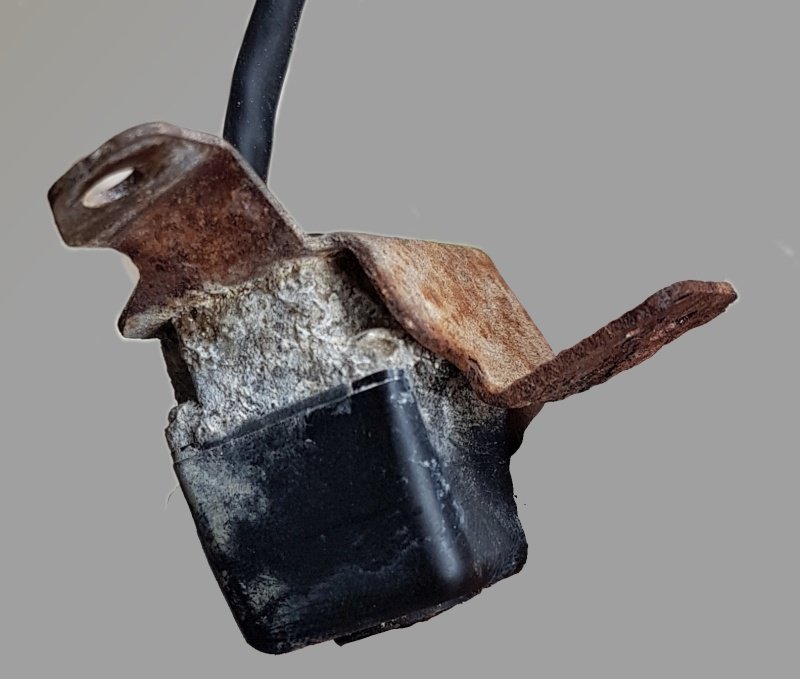

95760-1k000 odišla do večných lovíšť...
