Zapojení hadiček turba hyundai santa fe 2.0 crdi

[Oskar 1]

Zdravím mám prosbu mohl by mě někdo říct jak se má zapojit ovládání turba u hyundai Santa Fe(tři hadičky- červená ,zelená ,žlutá)-umístěno na intercooleru...2.0CRDi 92kw WGT....stačí i foto....dik za odpověd

[sify]

Ahoj,
dorazily ti nějaké ty fotky? Mám stejný problém, jenom na mém SF už nejsou ani ty barvy...

Mám MR 2003, už s VGT (92kW), ale ještě se sáním vzduchu do mezichladiče na kapotě.

Prosím vyfoťte to někdo a zachraňte mě...

[Picaso]

Ahoj

Rád ti pomůžu,chceš pořídit fotky?Nemám motor ani turbo rozebraný,ale rád ti udělám jakékoliv fotky.Napiš o co ti přesně jde.

[sify]

No, potřeboval bych vyfotit takový ty hadičky, co vedou zespod mezichladiče na levé straně (když se koukám na motor) do tří ovládacích solenoidů umístěných na motorový přepážce a taky k EGR a ovládání lopatek turba a k dalším hejblatům
Vyfotil bych to, ale mám auto v servisu (kde teda taky nevěděj, jak to má bejt - prej je to pokaždý jinak a tak většinou čekaj, až dorazí stejný auto a zapojej to podle něj - AUTORIZOVANEJ servis )

[sify]

hele teď koukám, že máš ten starší motor bez VGT, tak to tam asi bude jinak...

[Picaso]

No já mám r.v. 2001 a je to CRDi a má to taky sání z kapoty.No mrkneš na to a uvidíš.

[Picaso]

Zítra ti na to mrknu a vyfotím ti tam co se týká hadiček co nejvíc a k večeru to sem hodím na net.Třeba ti aspoň trochu pomůžu,případně mi upřesníš ještě co víc by jsi potřeboval.

[Picaso]

Omlouvám se za zpoždění,ale nejel net a až dneska mi ho konečně zprovoznily.Fotky mám,večer ti je sem hodím.

[sify]

Díky, už je to OK. Prošel jsem v bazarech asi 3 auta, který byly papírově úplně stejný jako to moje (výkon, rok) a ani jedno to nemělo stejný. Nakonec se ale v servisu pochlapili a po týdnu bádání to dali dohromady. Předchozí majitel to nějak rozházel, takže to 5 let jezdilo ale s blbou regulací turba...
Zítra sem dám fotky jak to má bejt pro všechny ostatní.

[Plano]

Nebyla by prosím fotka zapojení těch poblázněných hadiček, jedna mi pořád praská.

[sify]

Tak jsem se to snažil vyfotit, může se k tomu jak k penězům...

Každopádně zasílám, přidal jsem svůj komentář - netvrdím, že je na 100% správně:

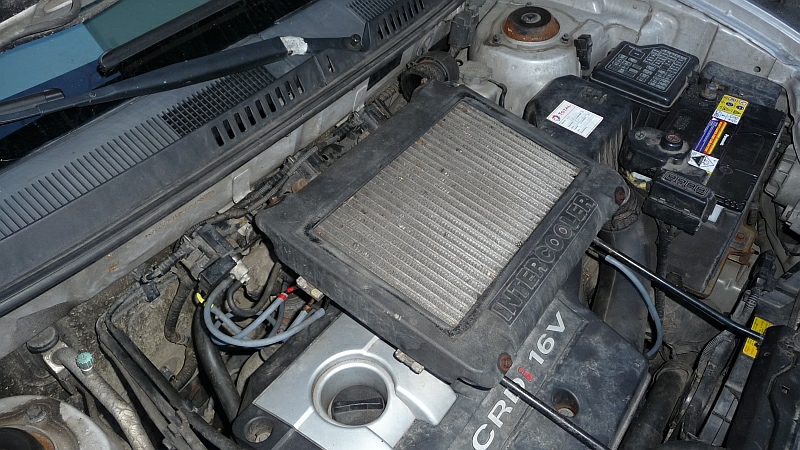

Tohle je celkový pohled, u předního skla jsou 3 solenoidy (jejich počet se různě liší), které přepouštějí podtlak na různé prvky, vlevo jsou pak ty zamotaný hadičky a vpravo ještě jedna (nevím odkud kam vede). Ještě poznámka - v servisu Hyundai tvrdili, že hadičky jsem speciální, jsou ze speciálního matroše, při podtlaku drží tvar atd. a je nutné je koupit u nich...

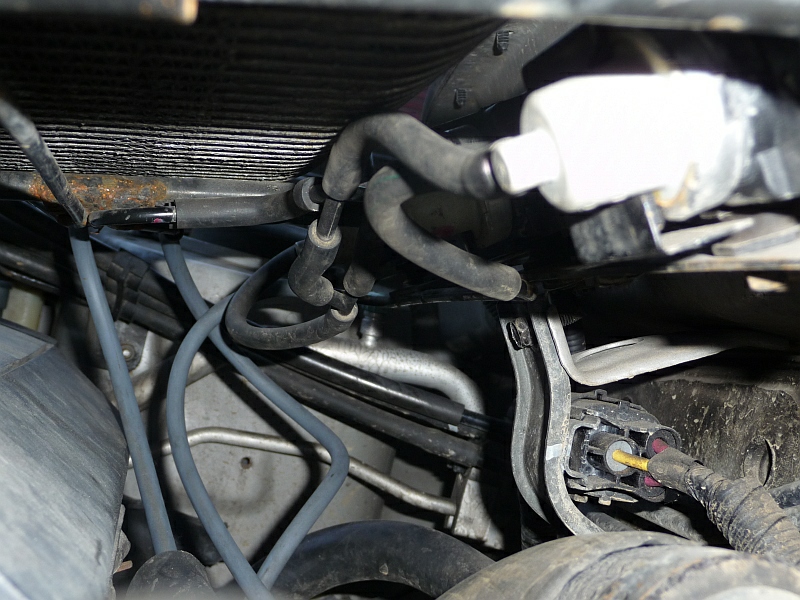

Tohle je zapojeni hadiček, barevny značky tam udělali až teď, takže se nemusí shodovat s tím, co tam budete mít vy. Je to tak, že červená je tuším EGR ventil, žlutá ovládá natáčení statorových lopatek turbodmychadla (bavíme se o 2,0 CRDi VGT) a ta hnědá vede k takovýmu odbočení, viz. další fotka.

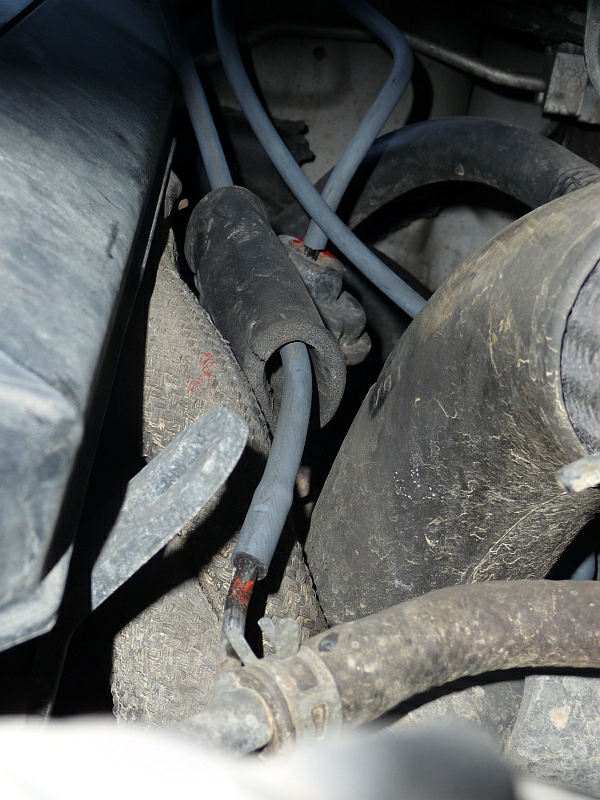

Tohle je to odbočení.
Nechce mi to povolit další fotku, budu pokračovat v dalším příspěvku....

[sify]

Pokračování


Tohle je pohled na řadu solenoidů, hadičky moc vidět nejsou

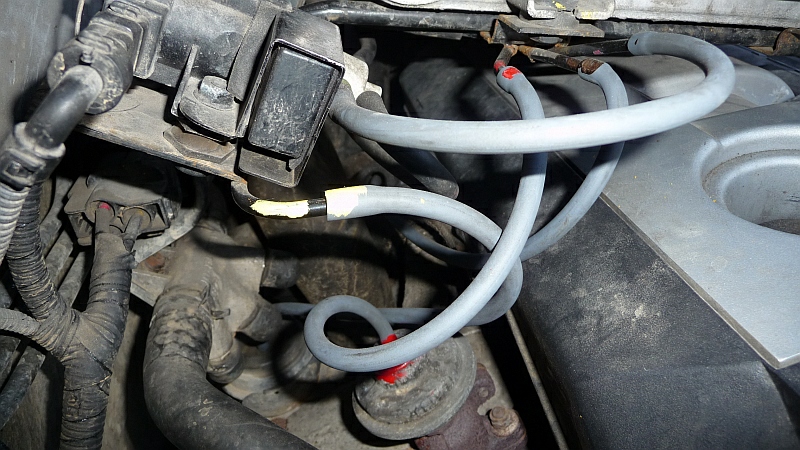

A tohle jsou hadičky pod solenoidama, je tam toho celkem dost

Jestli by to chtěl někdo nafotit jinak nebo poslat nezmenšený fotky, tak dejte vědět

[Plano]

Dík moc za fotky.
